НКИБ5901
XSP or OEM

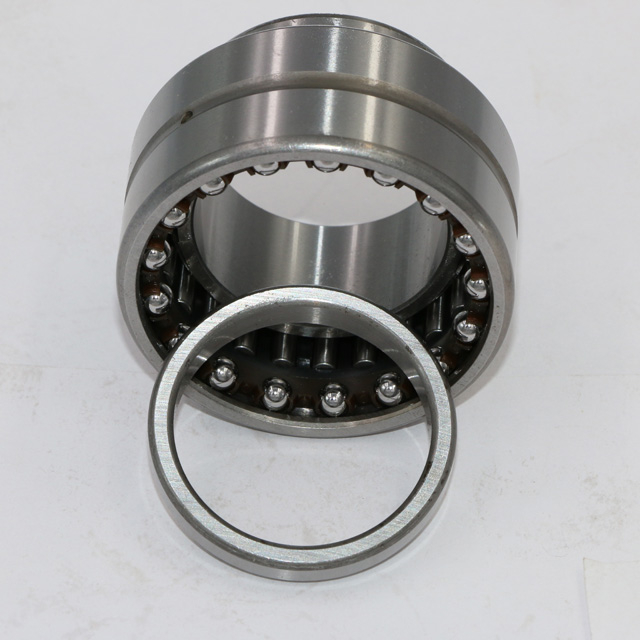

Двунаправленный радиально-упорный шарико-радиальный игольчатый роликоподшипник NKIB5901
Игольчатые роликоподшипники с сепаратором XSP, игольчатые роликоподшипники и игольчатые роликоподшипники с тянутой манжетой представляют собой подшипники со свободным концом. В сочетании с упорным стопорным кольцом оно может действовать как фиксирующий подшипник и выдерживать небольшие фиксирующие нагрузки при достаточной смазке и низких скоростях вращения. Другие позиционирующие подшипники обычно занимают больше места. Комбинированные игольчатые роликоподшипники представляют собой фиксирующие или односторонние подшипники с наименьшей высотой радиального сечения. Радиальные игольчатые роликоподшипники используются в сочетании с упорными шарикоподшипниками или цилиндрическими роликоподшипниками, подшипниками для червяков, шпинделей головок и подобных устройств.
Диаметр вала Диаметр вала | Модель подшипника Обозначение подшипника | ВесМасса | Габаритные размеры Граничные размеры (мм) | Базовая грузоподъемность Базовая номинальная нагрузка (N) | Предельная скорость (об/мин) | |||||||
Радиальный | Осевой | |||||||||||
d | F | D | B | C | Переместить Cr Dyn. | ЦзинКор Стат. | Переместить Cr Dyn. | ЦзинКор Стат. | смазка маслом Масло | |||
мм | g | мм | N | об/мин | ||||||||
12 | НКИБ 5901 | 43 | 12 | 16 | 24 | 17.5 | 16 | 7 6000 | 8 300 | 2 160 | 1 940 | 23 000 |
15 | НКИБ 5902 | 52 | 15 | 20 | 28 | 20 | 18 | 10 600 | 13 600 | 2 340 | 2 370 | 21 000 |
17 | НКИБ 5903 | 58 | 17 | 22 | 30 | 20 | 18 | 11 000 | 14 600 | 2 500 | 2 750 | 20 000 |
20 | НКИБ 5904 | 107 | 20 | 25 | 37 | 25 | 23 | 21 000 | 25 500 | 3 950 | 4 200 | 17 000 |
22 | НКИБ 59/22 | 122 | 22 | 28 | 39 | 25 | 23 | 22 800 | 29 500 | 4 250 | 4 850 | 15 000 |
25 | НКИБ 5905 | 134 | 25 | 30 | 42 | 25 | 23 | 23 000 | 31 500 | 4 350 | 5 200 | 14 000 |
30 | НКИБ 5906 | 151 | 30 | 35 | 47 | 25 | 23 | 25 000 | 35 500 | 4 750 | 6 300 | 13 000 |
35 | НКИБ 5907 | 247 | 35 | 42 | 55 | 30 | 27 | 31 500 | 50 000 | 6000 | 8 400 | 11 000 |
40 | НКИБ 5908 | 320 | 40 | 48 | 62 | 34 | 30 | 43 000 | 67 000 | 7 400 | 10 900 | 9 000 |
45 | НКИБ 5909 | 380 | 45 | 52 | 68 | 34 | 30 | 45 000 | 73 000 | 7 700 | 12 000 | 8 500 |
50 | НКИБ 5910 | 385 | 50 | 58 | 72 | 34 | 30 | 47 000 | 80 000 | 8 100 | 13 700 | 8 000 |
55 | НКИБ 5911 | 555 | 55 | 63 | 80 | 38 | 34 | 58 000 | 100 000 | 9 700 | 16600 | 7 000 |
60 | НКИБ 5912 | 595 | 60 | 68 | 85 | 38 | 34 | 60 000 | 108 000 | 10 000 | 17 900 | 6 500 |
65 | НКИБ 5913 | 640 | 65 | 72 | 90 | 38 | 34 | 61 000 | 112 000 | 10 300 | 19 300 | 6500 |
70 | НКИБ 5914 | 985 | 70 | 80 | 100 | 45 | 40 | 84 000 | 156 000 | 13 500 | 25 000 | 5 500 |
