NKX12
XSP or OEM

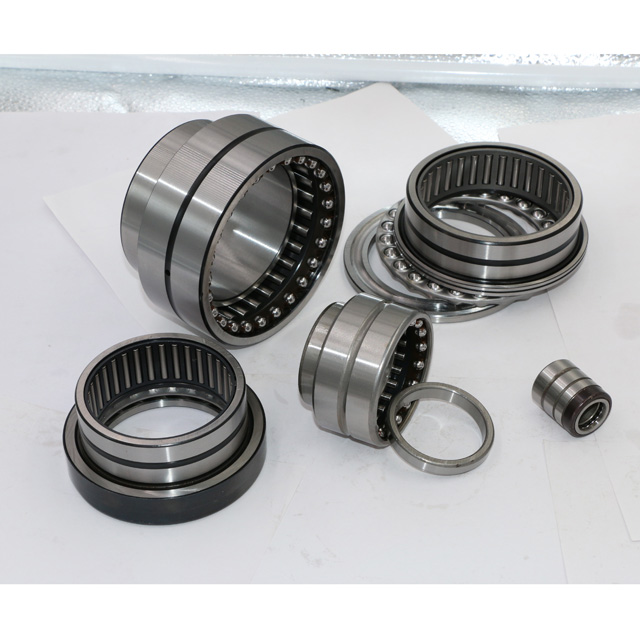

Комбинированный радиальный игольчатый роликоподшипник и упорный шарикоподшипник NKX12
Игольчатые роликоподшипники с сепаратором XSP, игольчатые роликоподшипники и игольчатые роликоподшипники с тянутой манжетой представляют собой подшипники со свободным концом. В сочетании с упорным стопорным кольцом оно может действовать как фиксирующий подшипник и выдерживать небольшие фиксирующие нагрузки при достаточной смазке и низких скоростях вращения. Другие позиционирующие подшипники обычно занимают больше места. Комбинированные игольчатые роликоподшипники представляют собой фиксирующие или односторонние подшипники с наименьшей высотой радиального сечения. Радиальные игольчатые роликоподшипники используются в сочетании с упорными шарикоподшипниками или цилиндрическими роликоподшипниками, подшипниками для червяков, шпинделей головок и подобных устройств.
Диаметр вала | Модель подшипника Обозначение подшипника | Габаритные размеры Граничные размеры (мм) | Базовая грузоподъемность Базовая номинальная нагрузка (N) | Предельная скорость (об/мин) | Монтажный размерМонтажный размер | ||||||||||
Для смазки маслом r | ВесМасса | Со стопорной крышкой | ВесМасса g | ж | D | C | С1 | ДВ | Радиальный | Осевой | Смазка масломМасло | да | |||
Переместить Cr Dyn. | Стат. Цзин Ко. | Move.Cr Дин | Стат. Цзин Ко. р | ||||||||||||
мм | g | мм | N | об/мин | мм | ||||||||||
10 | NKX10TN | 34 | NKX10ZTN | 36 | 10 | 19 | 23 | 9 | 10 | 5000 | 6500 | 8600 | 10800 | 12000 | 19.7 |
12 | НКХ 12 | 38 | НКХ 12Z | 40 | 12 | 21 | 23 | 9 | 12 | 7200 | 9060 | 9700 | 11900 | 11000 | 21.7 |
15 | НКХ 15 | 44 | НКХ 15Z | 47 | 15 | 24 | 23 | 9 | 15 | 9670 | 9850 | 10000 | 12300 | 9500 | 23.7 |
17 | НКХ 17 | 53 | НКХ 17Z | 55 | 17 | 26 | 25 | 9 | 17 | 9860 | 13800 | 10300 | 13600 | 8500 | 25.7 |
20 | НКХ 20 | 83 | NKX20Z | 90 | 20 | 30 | 30 | 10 | 20 | 12000 | 20500 | 12500 | 19800 | 7500 | 30.7 |
25 | НКХ 25 | 125 | NKX25Z | 132 | 25 | 37 | 30 | 11 | 25 | 14500 | 29500 | 16800 | 28000 | 6000 | 37.7 |
30 | НКХ 30 | 141 | НКХ 30Z | 148 | 30 | 42 | 30 | 11 | 30 | 19600 | 32500 | 19000 | 33500 | 5000 | 42.7 |
35 | НКХ 35 | 163 | НКХ 35Z | 168 | 35 | 47 | 30 | 12 | 35 | 20500 | 39600 | 20100 | 39000 | 4600 | 47.7 |
40 | НКХ 40 | 200 | NKX40Z | 208 | 40 | 52 | 32 | 13 | 40 | 22300 | 44500 | 24500 | 50500 | 4000 | 55.7 |
45 | НКХ 45 | 252 | НКХ 45Z | 265 | 45 | 58 | 32 | 14 | 45 | 24500 | 50980 | 25800 | 57600 | 3600 | 60.5 |
50 | НКХ 50 | 280 | NKX50Z | 300 | 50 | 62 | 35 | 14 | 50 | 34800 | 70800 | 27500 | 63200 | 3300 | 65.5 |
60 | НКХ 60 | 360 | NKX60Z | 380 | 60 | 72 | 40 | 17 | 60 | 39600 | 86400 | 39800 | 94900 | 2800 | 80.5 |
70 | НКХ 70 | 500 | NKX70Z | 520 | 70 | 85 | 40 | 18 | 70 | 40800 | 90800 | 40980 | 90800 | 2400 | 90.5 |
