nk05 / 10
XSP or OEM
Механически обработанные кольцевые игольчатые роликоподшипники без внутреннего кольца NK05 / 10
Твердосплавные игольчатые роликоподшипники XSP имеют компактную структуру, небольшой радиальный размер и большую грузоподъемность. Они подходят для компонентов с ограниченным радиальным контурным размером. Собранные игольчатые ролики G2 имеют изменение диаметра менее 2 мкм. За исключением полностью заполненных игольчатых роликоподшипников, сепараторы высокой жесткости используются для точного направления параллельной оси игольчатого ролика.

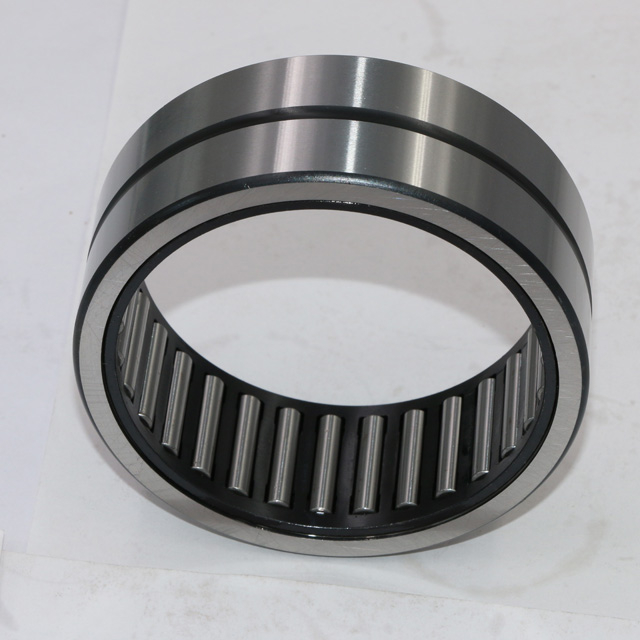

Игольчатые роликоподшипники без внутреннего кольца RNA, тип NK
Игольчатые роликоподшипники без внутреннего кольца подходят для компонентов с ограниченными радиальными размерами. Поскольку внутреннего кольца нет, поверхность цапфы, которая взаимодействует с ними, является поверхностью прямого качения. Требуется, чтобы твердость поверхности была не ниже HRC60, а значение Ra для шероховатости поверхности не превышало 0,63 мкм. Этот тип подшипника не ограничивает осевое смещение вала или корпуса, и ограничение скорости выше.

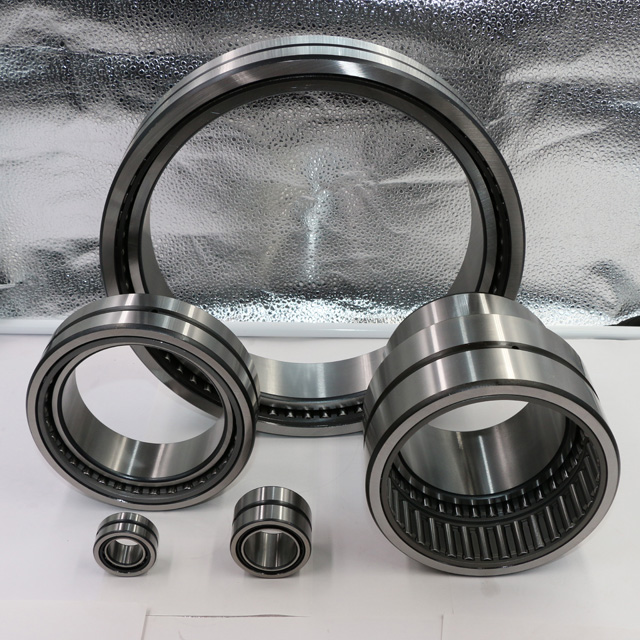

Игольчатые роликоподшипники с внутренним кольцом типа NA, NKI
Поскольку этот тип подшипника не имеет ребер, внутреннее кольцо, внешнее кольцо, полный набор игольчатых роликов и сепараторы могут устанавливаться отдельно, без ограничения осевого смещения вала или корпуса. Поскольку игольчатые ролики разделены клеткой, трение уменьшается, поэтому его можно использовать в деталях с более высокими скоростями.
轴承 型号 Обозначение подшипников | 外形 尺寸 (мм) Граничные размеры (Мм) | 基本 额定 负荷 Рейтинг основной нагрузки (N) | 极限 转速 Предельная скорость (Оборотов в минуту) | 重量 масса (г) | ||||
现行 型号 Текущее обозначение | 原 型号 Оригинальное обозначение | Fw | D | C | 动 Cr динамический | 静 Кор статический | 脂 润滑 смазка | 近似 Прибл. |
НК 05/10 | 5 | 10 | 10 | 2100 | 1400 | 36780 | 2.9 | |
NK 05/12 | 5 | 10 | 12 | 3000 | 2650 | 39000 | 3.9 | |
NK 06/10 | 061210 | 6 | 12 | 10 | 2510 | 2200 | 33500 | 5.6 |
NK 06/12 | 061212 | 6 | 12 | 12 | 3100 | 2800 | 32000 | 6.1 |
NK 07/10 | 7 | 14 | 10 | 2850 | 2650 | 34000 | 6.9 | |
NK 07/12 | 7 | 14 | 12 | 3650 | 3600 | 34000 | 8.2 | |
NK 08/10 | 081510 | 8 | 15 | 10 | 3000 | 3400 | 36000 | 6.9 |
NK 08/12 | 181512 | 8 | 15 | 12 | 3050 | 3650 | 39112 | 8.3 |
РНК 497А | 4624097 | 9 | 17 | 10 | ||||
РНК 498А | 4624098 | 10 | 19 | 11 | ||||
NK 09/12 | 091512 | 9 | 15 | 12 | 4300 | 4800 | 30000 | 8.1 |
РНК 597А | 5624097 | 10 | 17 | 15 | 4860 | 7100 | 23500 | 16.6 |
NK 12/12 | 644079 | 12 | 19 | 12 | 6050 | 6400 | 21640 | 11.8 |
РНК 499А | 4624099 | 12 | 20 | 11 | 325 | 235 | 16000 | 12 |
РНК 598А | 5624098 | 12 | 19 | 15 | 6400 | 7100 | 21640 | 15.4 |
NK 12/16 | 12 | 19 | 16 | 8200 | 9800 | 21640 | 16.8 | |
РНК 4900X2A | 462400K | 14 | 22 | 16 | ||||
NK 15/12 | 644800K | 15 | 23 | 12 | 8600 | 10070 | 21004 | 18.5 |
NK 15/16 | 15 | 23 | 16 | 10600 | 13900 | 13500 | 24.6 | |
NK 15/20 | 15 | 23 | 20 | 12600 | 17400 | 13500 | 30.7 | |
NK 16/16 | 644801 | 16 | 24 | 16 | 9030 | 11900 | 15522 | 19.2 |
NK 16/20 | 624701 | 16 | 24 | 20 | 10400 | 16800 | 15522 | 23.9 |
NK 17/16 | 644903K | 17 | 25 | 16 | 9000 | 13500 | 14163 | 21.5 |
NK 17/20 | 17 | 25 | 20 | 12800 | 18000 | 21000 | 26.9 | |
NK 18/16 | 18 | 26 | 16 | 10100 | 14000 | 20000 | 24.4 | |
NK 18/20 | 18 | 26 | 20 | 10500 | 13800 | 13628 | 29 | |
624702K | 18 | 32 | 25 | |||||
NK 19/16 | 19 | 27 | 16 | 11000 | 14200 | 19000 | 25 | |
NK 19/20 | 19 | 27 | 20 | 14000 | 16700 | 19000 | 29.1 | |
NK 20/16 | 644802 | 20 | 28 | 16 | 11500 | 13400 | 12716 | 25.7 |
NK 20/20 | 624802 | 20 | 28 | 20 | 12400 | 21800 | 12716 | 29.3 |
NK 21/16 | 21 | 29 | 16 | 11100 | 15500 | 18000 | 28.9 | |
NK 21/20 | 21 | 29 | 20 | 17400 | 25400 | 17000 | 35.9 | |
644704 | 22 | 28 | 16 | 10500 | 15000 | 16500 | 27.4 | |
NK 22/16 | 22 | 30 | 16 | 13500 | 18000 | 11527 | 29.2 | |
NK 22/20 | 22 | 30 | 20 | 17200 | 25500 | 10000 | 36.5 | |
634704L | 22 | 30 | 30 | 17700 | 27000 | 16500 | 42.5 | |
624703K | 22 | 35 | 25 | 24500 | 2800 | 148187 | 53 | |
634704K | 23 | 30 | 30 | 18600 | 29000 | 15000 | 37.5 | |
НК 24/16 | 24 | 32 | 16 | 13300 | 21500 | 10000 | 29.3 | |
НК 24/20 | 24 | 32 | 20 | 16800 | 28800 | 17000 | 34.1 | |
NK 25/16 | 624904 | 25 | 33 | 16 | 12900 | 20400 | 15000 | 30 |
NK 25/18 | 25 | 33 | 18 | 11400 | 18300 | 15500 | 34.6 | |
NK 25/20 | 644804 | 25 | 33 | 20 | 16800 | 28500 | 15000 | 38.4 |
NK 25/30 | 644804K | 25 | 33 | 30 | 17600 | 30700 | 14000 | 57.6 |
624704 | 25 | 35 | 25 | 14900 | 22400 | 14060 | 100 | |
