AXK1024
XSP or OEM

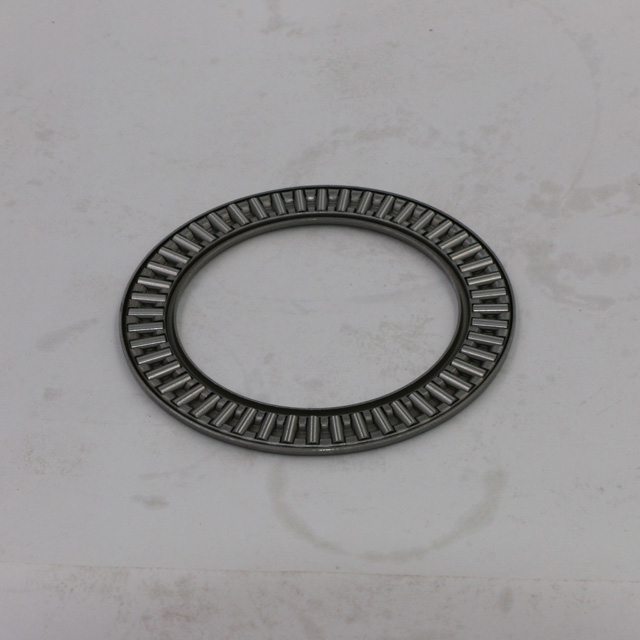

Упорный игольчатый роликоподшипник AXK1024
XSP-Узел упорного игольчатого ролика и сепаратора или упорный цилиндрический субподшипник представляет собой комплект дорожек качения, оснащенных сепараторами игольчатых роликов (роликов) с сепараторами для надежного направления и удержания большого количества тел качения, при этом лишь с чрезвычайно малыми зазорами между телами качения в одном узле. Упорные игольчатые роликоподшипники или упорные цилиндрические подшипники могут воспринимать осевые нагрузки только в одном направлении и могут использоваться в качестве подшипников с хорошей производительностью и минимальным осевым пространством. Если поверхность соседних компонентов может использоваться в качестве дорожки качения для упорного узла игольчатого ролика и сепаратора, подшипниковый узел может быть чрезвычайно компактным. Если это решение невозможно реализовать, при наличии достаточного опорного пространства можно получить небольшую высоту осевого сечения, используя комбинации прокладок серии AS. Комбинация с более толстыми прокладками серий AS, LS, GA, WS и ZS также очень эффективна в различных случаях. Практичные прокладки серий AS, LS, GA, WS, ZS заказываются отдельно.
Диаметр вала Диаметр вала | Модель подшипника Обозначение подшипника | масса Масса Приблизительно | Габаритные размеры Граничные размеры | Базовая грузоподъемность Базовая нагрузка (Н | Ограничение скоростиОграничение скорости | |||||
Текущий | зарубежные производители | DC1 | округ Колумбия | ДВ | Переместить Кр Динамический | Кор статический | Консистентная смазка Смазка | |||
мм | ИНА | Торрингтон | g | мм | N | об/мин | ||||
Серия AXK (метрическая) | ||||||||||
4 | - | АСК 0414ТН | - | 0.7 | 4 | 14 | 2 | 4380 | 7500 | 18000 |
5 | - | АСК 0515ТН | - | 0.8 | 5 | 15 | 2 | 4680 | 9100 | 17000 |
6 | 889016 | АСК 0619ТН | ФНТ-619 | 1 | 6 | 19 | 2 | 6740 | 15400 | 16000 |
8 | 889018 | АСК 0821ТН | ФНТ-821 | 2 | 8 | 21 | 2 | 7750 | 12000 | 15000 |
10 | 889100 | АСК 1024 | ФНТ-1024 | 3 | 10 | 24 | 2 | 9150 | 24500 | 14000 |
12 | 889101 | АСК 1226 | ФНТ-1226 | 3 | 12 | 26 | 2 | 9660 | 28600 | 13000 |
15 | 889102 | АСК 1528 | ФНТ-1528 | 4 | 15 | 28 | 2 | 11200 | 35500 | 11000 |
17 | 889103 | АСК 1730 | ФНТ-1730 | 4 | 17 | 30 | 2 | 11800 | 38600 | 10000 |
20 | 889104 | АКСК2035 | ФНТА-2035 | 5 | 20 | 35 | 2 | 12900 | 45600 | 8500 |
25 | 889105 | АСК 2512 | ФНТ-2542 | 7 | 25 | 42 | 2 | 13800 | 578100 | 7000 |
30 | 889106 | АСК 3047 | ФНТА-3047 | 8 | 30 | 47 | 2 | 15600 | 69500 | 6000 |
35 | 889107 | АСК 3552 | ФНТ-3552 | 10 | 35 | 52 | 2 | 16900 | 80100 | 5500 |
40 | 889108 | АСК 4080 | ФНТ-4060 | 16 | 40 | 60 | 3 | 27500 | 113600 | 4700 |
45 | 889109 | АСК 4565 | ФНТ-34565 | 18 | 45 | 65 | 3 | 29050 | 127600 | 4300 |
50 | 889110 | АСК 5070 | ФНТ-5070 | 20 | 50 | 70 | 3 | 31500 | 138000 | 3900 |
55 | 889111 | АСК 5578 | ФНТ-5578 | 28 | 55 | 78 | 3 | 37400 | 185000 | 3500 |
60 | 889112 | АСК 6085 | ФНТА-6085 | 33 | 60 | 85 | 3 | 43000 | 232500 | 3200 |
65 | 889113 | АСК 6590 | ФНТА-6590 | 35 | 65 | 90 | 3 | 45800 | 2546000 | 3000 |
70 | 889114 | AXK7095 | ФНТА-7095 | 60 | 70 | 95 | 4 | 53600 | 254400 | 2900 |
75 | 889115 | AXK75100 | ФНТ-75100 | 61 | 75 | 100 | 4 | 54500 | 264600 | 2700 |
80 | 889116 | АСК 80105 | ФНТА-80105 | 63 | 80 | 105 | 4 | 55600 | 278500 | 2600 |
85 | 889117 | АСК 85110 | ФНТА-85110 | 67 | 85 | 110 | 4 | 57500 | 28800 | 2400 |
90 | 889118 | АСК 90120 | ФНТА-90120 | 86 | 90 | 120 | 4 | 72500 | 401000 | 2300 |
100 | 889120 | АСК 100135 | ФНТА-100135 | 104 | 100 | 135 | 4 | 90500 | 559500 | 2000 |
110 | 889122 | АСК 110145 | - | 122 | 110 | 145 | 4 | 96500 | 617500 | 1900 |
120 | 889124 | АСК 120155 | - | 131 | 120 | 155 | 4 | 101500 | 679600 | 1700 |
130 | 889126 | АСК 130170 | - | 205 | 130 | 170 | 5 | 132400 | 838900 | 1600 |
140 | 889128 | АСК 140180 | - | 219 | 140 | 180 | 5 | 137200 | 899600 | 1500 |
150 | 889130 | АСК 150190 | - | 232 | 150 | 190 | 5 | 142800 | 959000 | 1400 |
160 | 889132 | АСК 160200 | - | 246 | 160 | 200 | 5 | 147600 | 1015000 | 1300 |
Империал (сериал) | ||||||||||
792 | - | - | НТА-512 | 2 | 7.92 | 19.50 | 1.984 | 4600 | 4100 | 7000 |
22.22 | - | - | НТА-1423 | 5 | 22.22 | 36.50 | 1.984 | 10400 | 40800 | 10000 |
50.80 | - | - | НТА-3244 | 18 | 50.80 | 69.85 | 1.984 | 19500 | 115130 | 5600 |
