ЗАРН3080ТН
XSP or OEM

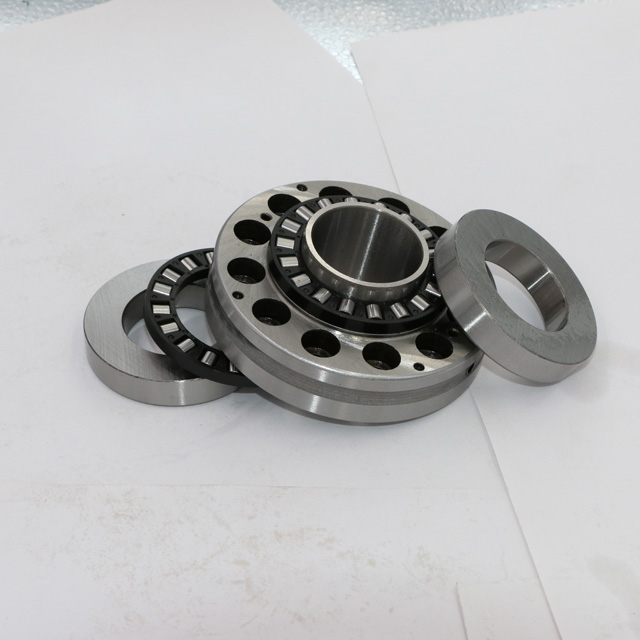

Упорный цилиндрический ролико-радиальный игольчатый роликоподшипник ZARN3080TN
Игольчатые роликоподшипники с сепаратором XSP, игольчатые роликоподшипники и игольчатые роликоподшипники с тянутой манжетой представляют собой подшипники со свободным концом. В сочетании с упорным стопорным кольцом оно может действовать как фиксирующий подшипник и выдерживать небольшие фиксирующие нагрузки при достаточной смазке и низких скоростях. Другие позиционирующие подшипники обычно занимают больше места.

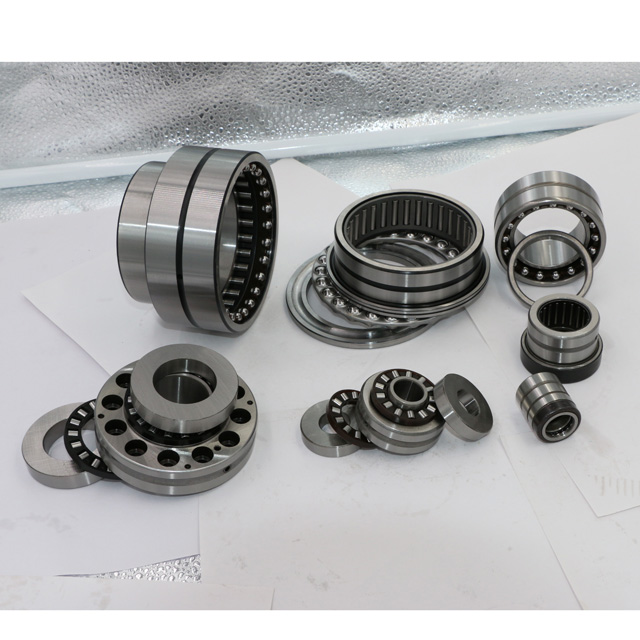

Комбинированные игольчатые роликоподшипники представляют собой фиксирующие или односторонние подшипники с наименьшей высотой радиального сечения. Радиальные игольчатые роликоподшипники используются в сочетании с упорными шарикоподшипниками или цилиндрическими роликоподшипниками, подшипниками для червяков, шпинделей головок и подобных устройств.
Диаметр вала | Модель подшипника и приблизительный вес Обозначение подшипника | масса масса | Модель подшипника и приблизительный вес Обозначение подшипника | масса масса | Граничные размеры (мм) | Фиксированный винтФиксированный винт | Базовая грузоподъемность Базовая номинальная нагрузка (N) | Ограничение скоростиОграничение скорости |
| |||||||||||||||||||||||||
d | D | H | H1 | Н2 | Н3 | C | Д1 | Д2 | Д3 | B | Б1 | Б2 | РС | ртс | d1 | J | Радиальный | Осевой | смазка маслом Масло | Смазка | Нить | Момент затяжкиМомент затяжки | ||||||||||||
Переместить Кр | ЦзинКор | Переместить Кр | ЦзинКор | |||||||||||||||||||||||||||||||
мм | g | g | мм | N | N | |||||||||||||||||||||||||||||
20 | ЗАРН2062ТН | 0.87 | ЗАРН2062ЛТН | 0.99 | 20 | 62 | 60 | 40 | 75 | 55 | 20 | 52 | 40 | 50 | 12.5 | 27.5 | 11 | 0.3 | 0.6 | - | - | - | - | - | 64000 | 141000 | 22600 | 36000 | 6000 | 1500 | М20×1,5 | 38 | ||
ЗАРФ2080ТН | 1.1 | ЗАРФ2080ЛТН | 1.22 | 20 | 80 | 60 | 38 | 75 | 53 | 18 | 52 | 40 | 50 | 12.5 | 27.5 | 11 | 0.3 | 0.6 | 3.2 | 63 | M | 6 | 12 | 64000 | 141000 | 22600 | 36000 | 6000 | 1500 | М20×1,5 | 38 | |||
25 | ЗАРН2572ТН | 1.17 | ЗАРН2572ЛТН | 1.32 | 25 | 72 | 60 | 40 | 75 | 55 | 20 | 62 | 48 | 60 | 12.5 | 27.5 | 11 | 0.3 | 0.6 | - | - | - | - | - | 80000 | 199000 | 24300 | 41500 | 4900 | 1400 | М25×1,5 | 55 | ||
ЗАРФ3080ТН | 1.6 | ЗАРФ2590ЛТН | 1.75 | 25 | 90 | 60 | 38 | 75 | 53 | 18 | 62 | 48 | 60 | 12.5 | 27.5 | 11 | 0.3 | 0.6 | 3.2 | 73 | M | 6 | 12 | 80000 | 199000 | 24300 | 41500 | 4900 | 1400 | М25×1,5 | 55 | |||
30 | ЗАРН3080ТН | 1.5 | ЗАРН3080ЛТН | 1.7 | 30 | 80 | 60 | 43 | 82 | 59 | 20 | 68 | 52 | 66 | 14 | 30 | 12 | 0.3 | 0.6 | - | - | - | - | - | 107000 | 265000 | 26000 | 47000 | 4400 | 1300 | М30×1,5 | 75 | ||
ЗАРФ30105ТН | 1.95 | ЗАРФ30105LTN | 2.15 | 30 | 105 | 66 | 41 | 82 | 57 | 18 | 68 | 52 | 66 | 14 | 30 | 12 | 0.3 | 0.6 | 3.2 | 85 | M | 8 | 12 | 107000 | 265000 | 26000 | 47000 | 4400 | 1300 | М30×1,5 | 75 | |||
35 | ЗАРН3585ТН | 1.65 | ЗАРН3585ТН | 1.8 | 35 | 85 | 66 | 43 | 82 | 59 | 20 | 73 | 60 | 73 | 14 | 30 | 12 | 0.3 | 0.6 | - | - | - | - | - | 105000 | 265000 | 27500 | 53000 | 4000 | 1250 | М35×1,5 | 100 | ||
ЗАРФ35110ТН | 1.5 | ЗАРФ35110ТН | 1.85 | 35 | 110 | 66 | 41 | 82 | 57 | 18 | 73 | 60 | 73 | 14 | 30 | 12 | 0.3 | 0.6 | 3.2 | 88 | M | 8 | 12 | 117000 | 265000 | 27500 | 53000 | 4000 | 1250 | М35×1,5 | 100 | |||
40 | ЗАРН4090ТН | 2.09 | ЗАРН4090ЛТН | 2.39 | 40 | 90 | 66 | 50 | 93 | 68 | 25 | 78 | 60 | 78 | 16 | 34 | 12 | 0.3 | 0.6 | - | - | - | - | - | 117000 | 315000 | 38000 | 74000 | 3700 | 1200 | М40×1,5 | 120 | ||
ЗАРФ40115ТН | 2.7 | ЗАРФ40115LTN | 3.0 | 40 | 115 | 66 | 47.5 | 93 | 65.5 | 22.5 | 78 | 60 | 78 | 16 | 34 | 12 | 0.3 | 0.6 | 6 | 94 | M | 8 | 12 | 154000 | 315000 | 38000 | 74000 | 3700 | 1200 | М40×1,5 | 120 | |||
45 | ЗАРН45105ТН | 3.02 | ЗАРН45105LTN | 3.42 | 45 | 105 | 75 | 53.5 | 103 | 74.5 | 25 | 90 | 70 | 88 | 17.5 | 38.5 | 14 | 0.3 | 0.6 | - | - | - | - | 154000 | 405000 | 40000 | 82000 | 3300 | 1150 | М45×1,5 | 150 | |||
ЗАРФ45130ТН | 3.9 | ЗАРФ45130ТН | 4.3 | 45 | 130 | 75 | 51 | 103 | 72 | 22.5 | 90 | 70 | 88 | 17.5 | 38.5 | 14 | 0.3 | 0.6 | 6 | 105 | M | 8 | 12 | 172000 | 405000 | 40000 | 82000 | 3300 | 1150 | М45×1,5 | 150 | |||
50 | ЗАРН50110ТН | 3.3 | ЗАРН50110ЛТН | 3.75 | 50 | 110 | 82 | 53.5 | 103 | 74.5 | 25 | 95 | 75 | 93 | 17.5 | 38.5 | 14 | 0.3 | 0.6 | - | - | - | - | 172000 | 480000 | 42000 | 90000 | 3100 | 1100 | М50×1,5 | 180 | |||
ЗАРФ50140ТН | 4.2 | ЗАРФ50140ЛТН | 4.65 | 50 | 140 | 82 | 51 | 103 | 72 | 22.5 | 95 | 75 | 93 | 17.5 | 38.5 | 14 | 0.3 | 0.6 | 6 | 113 | M | 10 | 12 | 177000 | 480000 | 42000 | 90000 | 3100 | 1100 | М50×1,5 | 180 | |||
55 | ЗАРН55115ТН | 3.5 | ЗАРН55115LTN | 4.0 | 55 | 115 | 82 | 53.5 | 103 | 74.5 | 25 | 100 | 80 | 98 | 17.5 | 38.5 | 14 | 0.3 | 0.6 | - | - | - | - | 177000 | 500000 | 44000 | 98000 | 2900 | 1000 | М55×1,5 | 220 | |||
ЗАРФ55145ТН | 4.5 | ЗАРФ55145LTN | 5.0 | 55 | 145 | 82 | 51 | 103 | 72 | 22.5 | 100 | 80 | 98 | 17.5 | 38.5 | 14 | 0.3 | 0.6 | 6 | 118 | M | 10 | 12 | 187000 | 500000 | 44000 | 98000 | 2900 | 1000 | М55×1,5 | 220 | |||
60 | ЗАРН60120ТН | 3.7 | ЗАРН60120ЛТН | 4.85 | 60 | 120 | 82 | 53.5 | 103 | 74.5 | 25 | 105 | 90 | 105 | 17.5 | 38.5 | 14 | 0.3 | 0.6 | - | - | - | - | - | 187000 | 550000 | 44500 | 92000 | 2700 | 950 | М60×1,5 | 250 | ||
ЗАРФ60150ТН | 4.7 | ЗАРФ60150LTN | 5.35 | 60 | 150 | 82 | 51 | 103 | 72 | 22.5 | 105 | 90 | 105 | 17.5 | 38.5 | 16 | 0.3 | 0.6 | 6 | 123 | M | 10 | 12 | 172000 | 550000 | 44500 | 92000 | 2700 | 950 | М60×1,5 | 250 | |||
65 | ЗАРН65125ТН | 4.0 | ЗАРН65125LTN | 4.6 | 65 | 125 | 82 | 53.5 | 103 | 74.5 | 25 | 110 | 90 | 108 | 17.5 | 38.5 | 16 | 0.3 | 0.6 | - | - | - | - | - | 172000 | 500000 | 54000 | 104000 | 2600 | 900 | М65×1,5 | 270 | ||
ЗАРФ65155ТН | 5.1 | ЗАРФ65155LTN | 5.7 | 65 | 155 | 82 | 51 | 103 | 72 | 22.5 | 110 | 90 | 108 | 17.5 | 38.5 | 16 | 0.3 | 0.6 | 6 | 128 | M | 10 | 12 | 201000 | 500000 | 54000 | 104000 | 2600 | 900 | М65×1,5 | 270 | |||
70 | ЗАРН70130ТН | 4.1 | ЗАРН70130ЛТН | 4.85 | 70 | 130 | 82 | 53.5 | 103 | 74.5 | 25 | 115 | 100 | 115 | 17.5 | 38.5 | 16 | 0.3 | 0.6 | - | - | - | - | - | 201000 | 630000 | 56000 | 119000 | 2400 | 800 | М70×1,5 | 330 | ||
ЗАРФ70160ТН | 5.2 | ЗАРФ70160LTN | 5.95 | 70 | 160 | 82 | 51 | 103 | 72 | 22.5 | 115 | 110 | 115 | 17.5 | 38.5 | 16 | 0.3 | 0.6 | 6 | 133 | M | 10 | 12 | 290000 | 630000 | 56000 | 119000 | 2400 | 800 | М70×1,5 | 330 | |||
75 | ЗАРН75155ТН | 7.9 | ЗАРН75155LTN | 9.1 | 75 | 155 | 100 | 65 | 125 | 74.5 | 30 | 135 | 115 | 135 | 21 | 46 | 16 | 0.3 | 0.6 | - | - | - | - | - | 290000 | 890000 | 72000 | 132000 | 2100 | 700 | М75×1,5 | 580 | ||
ЗАРФ75185ТН | 9.4 | ЗАРФ75185LTN | 4.6 | 75 | 185 | 100 | 65 | 125 | 72 | 27 | 135 | 115 | 135 | 21 | 46 | 16 | 0.3 | 0.6 | 6 | 155 | M | 12 | 12 | 290000 | 890000 | 72000 | 132000 | 2100 | 700 | М75×1,5 | 580 | |||
90 | ЗАРН90180ТН | 11.8 | ЗАРН90180Л | 13.2 | 90 | 180 | 110 | 72.5 | 135 | 74.5 | 35 | 160 | 130 | 158 | 22.5 | 47.5 | 16 | 0.3 | 0.6 | - | - | - | - | - | 300000 | 940000 | 98000 | 210000 | 1800 | 700 | М90×1,5 | 960 | ||
ЗАРФ90210ТН | 13.7 | ЗАРФ90210Л | 15.1 | 90 | 210 | 110 | 69.5 | 135 | 72 | 32 | 160 | 130 | 158 | 22.5 | 47.5 | 16 | 0.3 | 0.6 | 6 | 180 | M | 12 | 16 | 300000 | 940000 | 98000 | 210000 | 1800 | 700 | М90×1,5 | 960 | |||
